Клапан двойного действия MQF-15 для газораздаточных колонок

Клапан двойного действия MQF-15 для газораздаточных колонок — управление подачей СУГ

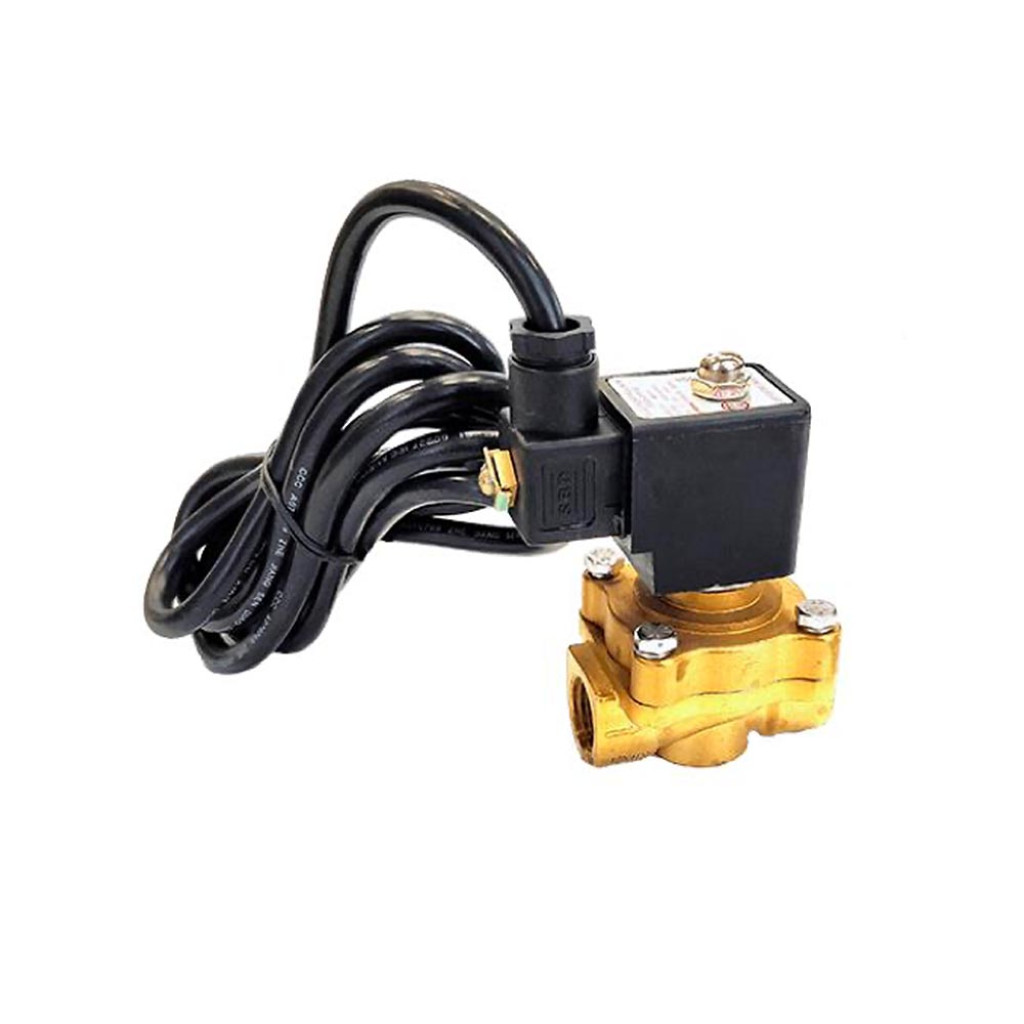

Электромагнитный клапан двойного действия MQF-15 (соленоидный клапан) предназначен для установки в газораздаточные колонки (ГРК) в качестве запорного устройства, полностью перекрывающего поток сжиженного углеводородного газа (СУГ). Изделие оснащено двумя катушками и обеспечивает работу в двух режимах – минимального и максимального расхода, что позволяет точно дозировать подачу газа при заправке. Применяется в ТРК Топаз, Шельф и аналогичных системах. Артикул MQF-15, условный проход 15 мм, материал корпуса – латунь.

Назначение и конструкция клапана MQF-15

Клапан MQF-15 представляет собой электромагнитное устройство, которое устанавливается в газовую магистраль топливораздаточной колонки. Основная функция – автоматическое перекрытие и открытие потока сжиженного газа под воздействием электрического сигнала от управляющей электроники ГРК. Двойное действие означает наличие двух катушек (режимов работы), что позволяет использовать клапан для двухступенчатого регулирования расхода – сначала открывается малый поток для набора давления в системе, затем – основной поток для быстрой заправки.

Конструкция клапана включает латунный корпус, две электромагнитные катушки, запорный элемент и уплотнительные системы. Корпус рассчитан на рабочее давление до 23 бар и эксплуатацию при температуре от –40 до +50 °C. Присоединение – резьбовое 1/2". Клапан имеет взрывозащищённое исполнение, что делает его безопасным для использования на объектах с повышенными требованиями к пожаробезопасности.

Технические характеристики клапана MQF-15

* Характеристики могут незначительно варьироваться. Рекомендуется сверять с паспортом изделия.

Преимущества использования клапана MQF-15

• Двойное действие (две катушки) – позволяет реализовать двухступенчатое управление расходом газа
• Полное перекрытие потока СУГ – надёжная герметичность и безопасность
• Высокая надёжность – латунный корпус, устойчивый к коррозии и механическим повреждениям
• Взрывозащищённое исполнение – безопасность на объектах с повышенными требованиями
• Универсальность – совместим с ТРК Топаз, Шельф и аналогами
• Широкий температурный диапазон – работа от –40 до +50 °C
• Быстрое срабатывание – высокая скорость открытия/закрытия

Применение и совместимость

Клапан MQF-15 устанавливается в газораздаточные колонки (ГРК) для управления подачей сжиженного углеводородного газа при заправке автомобилей. Благодаря наличию двух катушек, клапан позволяет реализовать два режима работы:

• Режим минимального расхода – открывается первая катушка, газ подаётся небольшим потоком для безопасного начала заправки
• Режим максимального расхода – открывается вторая катушка, обеспечивая полную производительность

Клапан применяется на объектах хранения и отпуска СУГ, в том числе на АГЗС и газонаполнительных станциях. Он совместим с ТРК Топаз, Шельф и другими газораздаточными колонками, использующими клапаны с резьбовым присоединением DN15 (1/2").

Сравнение с аналогами

На рынке представлены электромагнитные клапаны других производителей, однако клапан MQF-15 отличается латунным корпусом, устойчивым к воздействию СУГ, и наличием двух катушек, обеспечивающих двойное действие. Аналоги могут иметь пластиковый корпус или только одну катушку, что снижает точность управления расходом. Оригинальный клапан Топаз гарантирует надёжную герметичность и долговечность, подтверждённые сертификатами.

Часто задаваемые вопросы

Как заказать клапан двойного действия MQF-15

Добавьте клапан MQF-15 в корзину или оформите заявку через форму обратной связи. Менеджеры уточнят наличие, актуальную цену и условия доставки. Отправляем по всей России транспортными компаниями. Работаем с юридическими лицами – предоставляем все необходимые документы.
