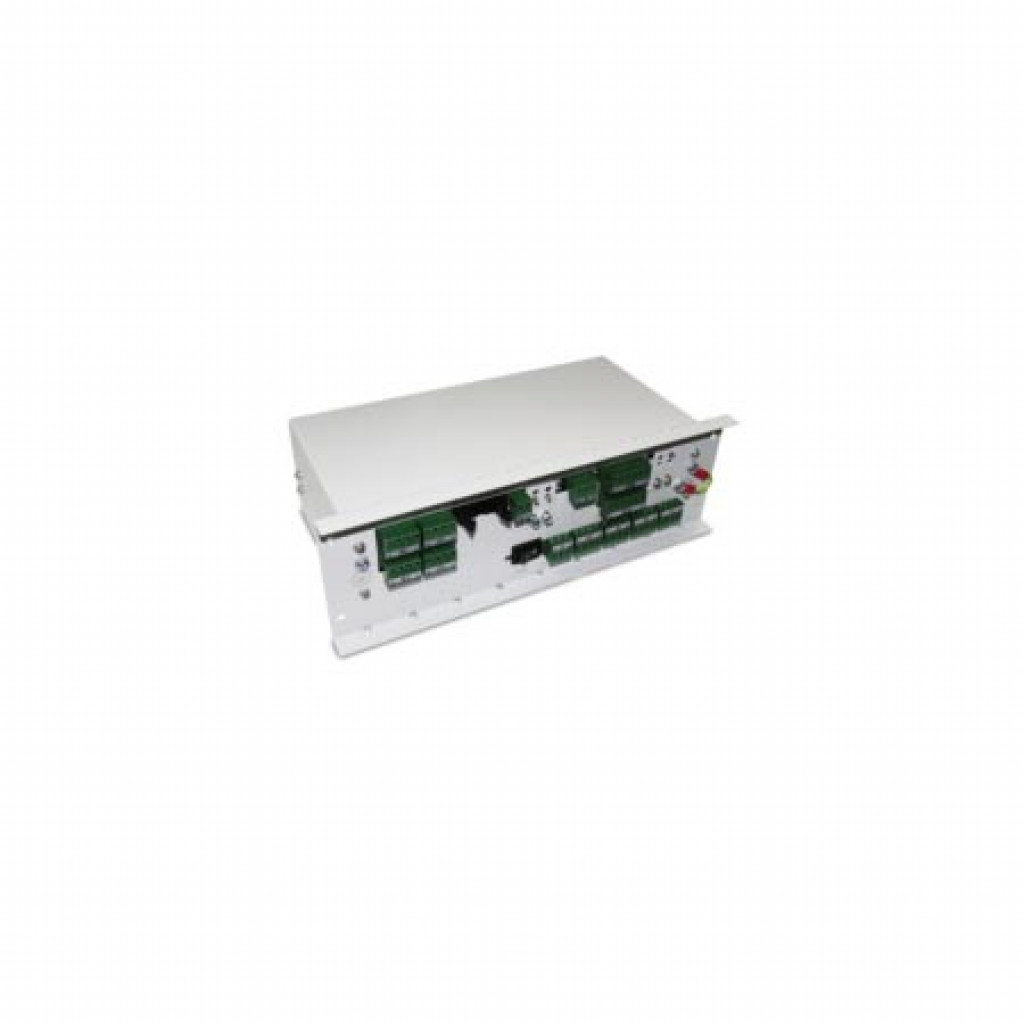

Блок управления Топаз-306БУ1

Топаз-306БУ1

Блок "Топаз-306БУ1" предназначен для управления многорукавной двухсторонней топливораздаточной колонкой, имеющей до 4 рукавов на стороне и оснащенной устройствами светодиодной индикации "Топаз-306БИ1".

Устройство разработано с учетом максимального удобства эксплуатации.

Блок обеспечивает одновременный отпуск топлива по одному из рукавов с каждой стороны колонки и выдачу на табло информации о цене, количестве и стоимости отпущенного топлива. Управление двухрукавной колонкой осуществляется непосредственно блоком "Топаз–306БУ1".

Для управления колонкой с количеством рукавов более двух используется блок с подключенными к нему модулем расширения серии "Топаз-306MP". Тип подключаемого к устройству модуля определяется количеством рукавов колонки.

Так же к блоку управления возможно подключение до 2-х модулей измерения температуры "Топаз-306МТ". Блок получает данные от этих устройств и передает их системе управления для дальнейшей обработки.

Конструкция и элементная база блока управления обеспечивают надежную работу при температурах от минус 40°С до плюс 50°С и высокую степень помехозащищенности.

Управление устройством осуществляется по интерфейсу RS-485, от системы управления, в качестве которой может быть использован любой из приведенных ниже вариантов:

• управление от ПДУ или миникомпьютера;
• управление от ККМ через контроллер;
• управление от персонального компьютера через контроллер или блок сопряжения.

Для работы используется "Протокол обмена данными между системой управления и топливораздаточной колонкой. Версия 2.0, ООО "Топаз-электро", г. Волгодонск, 2005 г."

Основные параметры и функции:

• управление отпуском топлива;
• выдача на индикаторные табло информации о готовности колонки к отпуску с указанием заданного количества, либо символов режима "до полного бака";
• подсчет количества и стоимости отпущенного топлива;
• выдача на индикаторные табло информации о цене, количестве и стоимости отпущенного топлива;
• выдача на индикаторные табло служебной информации;
• отключение насосного агрегата ТРК при отсутствии импульсов от одного из каналов ДРТ типа "двухканальный";
• управление клапанами снижения расхода, магнитными пускателями, двигателем отбора паров;
• сохранение параметров устройства, результатов отпуска и суммарных счетчиков после отключения электропитания в течение неограниченного времени;
• возможность электронной юстировки ТРК;
• регистрация количества операций с юстировочным коэффициентом;
• регистрация количества обновлений программного обеспечения;
• измерение температуры внутри устройства;
• выдача системе управления служебной информации;
• выдача системе управления информации о температуре топлива при использовании устройства " Топаз-306МТ".
