Насосная установка УОДН 360-250-250

Насосная установка УОДН 360-250-250 — шнекоцентробежный насос для магистральных нефтепроводов

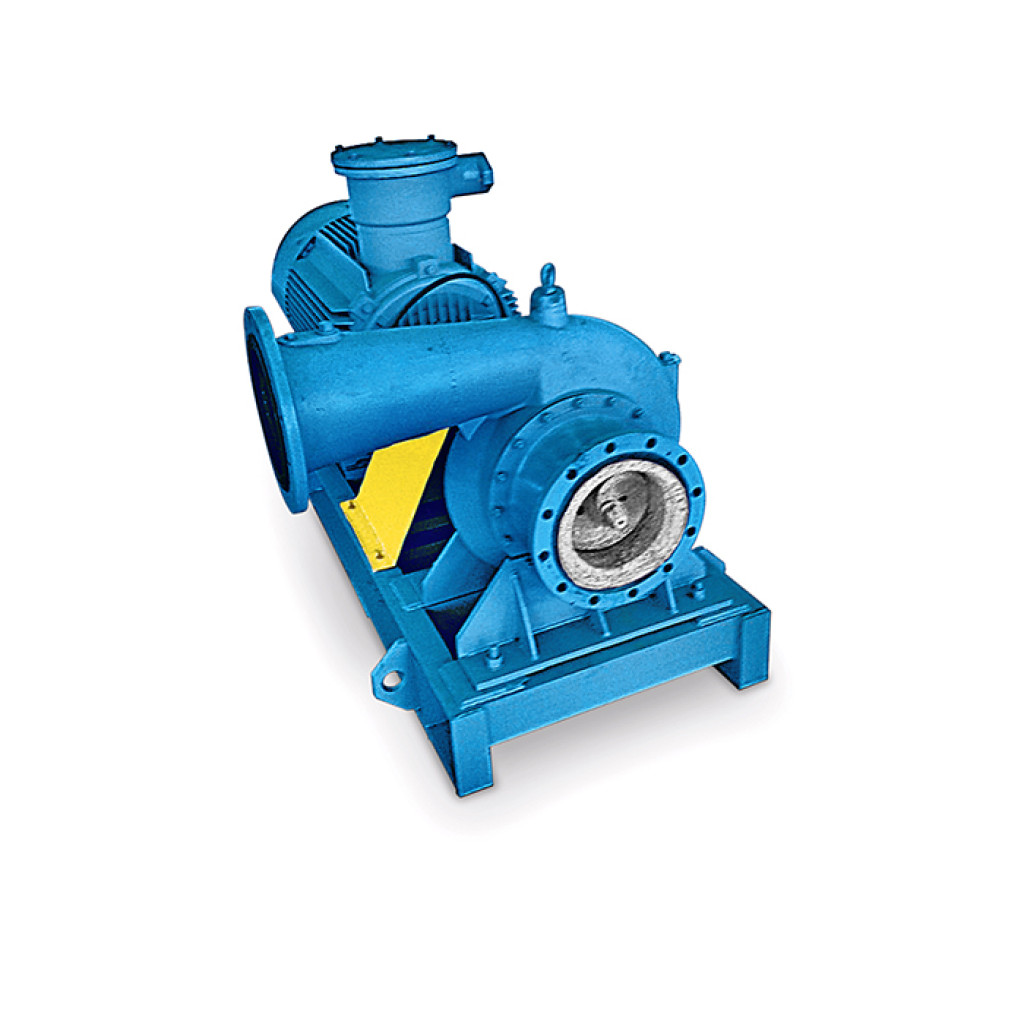

Оседиагональная (шнекоцентробежная) насосная установка УОДН 360-250-250 предназначена для перекачки светлых и тёмных нефтепродуктов, вязких жидкостей, нефти, мазута, нефтеостатков и обводнённых сред. Установка состоит из насоса ОДН 360-250-250, электродвигателя мощностью 200 кВт, рамы и муфты. Разработана по заказу АК «Транснефть» для использования на магистральных нефтепроводах в качестве подпорного насоса.

Назначение и конструктивные особенности

Насосная установка УОДН 360-250-250 разработана для задач, требующих высокой производительности и напора при работе с трудноперекачиваемыми средами. Как и другие насосы серии УОДН, данная модель выполнена по шнекоцентробежной схеме: рабочий орган состоит из шнека (обеспечивает высокие антикавитационные свойства и всасывание вязких жидкостей) и центробежной крыльчатки (создаёт высокий напор). Такая конструкция позволяет сочетать достоинства обоих типов насосов.

Установка способна перекачивать жидкости с вязкостью до 500 сСт, температурой от -20°C до +90°C (по спецзаказу — до +150°C), содержанием твёрдых частиц до 10% и размером включений до 10 мм. Особая форма кромки рабочего колеса предотвращает наматывание волокнистых примесей. Высота всасывания достигает 8 метров без дополнительного оборудования. Насос устойчив к кавитации и абразивному износу, имеет низкий уровень шума и вибрации.

Модификации и расшифровка обозначений

Насосная установка выпускается в двух основных модификациях, отличающихся типом уплотнения вала:

• УОДН 360-250-250-М — с манжетным уплотнением. Базовое исполнение для светлых и средневязких сред без абразивных включений.
• УОДН 360-250-250-Т — с торцовым уплотнением. Рекомендуется для агрессивных, загрязнённых и высокотемпературных жидкостей, а также для ответственных объектов магистральных нефтепроводов.

По требованию заказчика возможно изготовление установки с двойным торцовым уплотнением, во взрывозащищённом исполнении, а также с вихревым насосом для улучшения самовсасывания (модификация УОДНс).

Таблица сравнения модификаций

Технические характеристики

Коэффициенты пересчёта для вязких жидкостей

При перекачивании вязких жидкостей (например, мазута М100, разогретого до 60°C, вязкостью 500 сСт) фактические характеристики насоса снижаются. Для ориентировочного расчёта используйте следующие коэффициенты:

• Коэффициент падения напора Кн = 0,85
• Коэффициент падения подачи Кq = 0,80

Пример: при работе с мазутом М100 (500 сСт) подача составит около 640 м³/ч вместо 800 м³/ч, напор — около 72 м вместо 85 м. Для точного расчёта обращайтесь к инженерам.

Преимущества насосной установки УОДН 360-250-250

• Шнекоцентробежная конструкция — сочетает высокую всасывающую способность шнека и высокий напор крыльчатки, что позволяет перекачивать особо вязкие и загрязнённые среды с большим содержанием газа
• Высокая производительность — подача до 800 м³/ч и напор до 85 м обеспечивают эффективную работу на магистральных нефтепроводах, в том числе в составе АК «Транснефть»
• Устойчивость к абразивному износу и кавитации — насос сохраняет рабочие характеристики при перекачке жидкостей с песком, грязью и повышенным газосодержанием
• Способность перекачивать газонасыщенные жидкости — нет необходимости в дегазации перед запуском, что критически важно при зачистке резервуаров и перекачке обводнённых эмульсий
• Российское производство — полная сервисная поддержка, наличие запчастей, адаптация к условиям эксплуатации в странах СНГ
• Разработка для «Транснефти» — установка прошла испытания и одобрена для использования на объектах магистрального трубопроводного транспорта
• Взрывозащищённое исполнение — по требованию заказчика возможна установка взрывозащищённого электродвигателя и специальных уплотнений для работы во взрывоопасных зонах

Области применения

• Перекачка нефти на магистральных нефтепроводах (подпорный насос, заказ АК «Транснефть»)
• Перекачка тёмных нефтепродуктов — мазут, нефть, масла, битумные эмульсии
• Откачка вязких и загрязнённых нефтеостатков из цистерн, танкеров, резервуаров
• Зачистка резервуаров от нефтешлама и донных отложений
• Слив и разогрев мазута из железнодорожных цистерн
• Перекачка жидкостей с высоким содержанием газа и механических примесей (шламы, сточные воды)
• Промышленные стоки, нефтесодержащие воды, обводнённые продукты

Сравнение с аналогами

На рынке отсутствуют прямые аналоги оседиагонального (шнекоцентробежного) насоса УОДН 360-250-250 отечественного производства, работающего по схеме «шнек+крыльчатка» и имеющего подтверждение от АК «Транснефть». Преимущество УОДН — полное соответствие требованиям ТР ТС, наличие взрывозащищённых исполнений и широкая сервисная сеть на территории России.

Часто задаваемые вопросы

Как купить насосную установку УОДН 360-250-250

Добавьте товар в корзину или свяжитесь с менеджерами отдела продаж для уточнения наличия, выбора типа уплотнения, необходимости оснащения вихревым насосом или двойным торцовым уплотнением, условий оплаты и сроков доставки. Мы предоставляем полный пакет документов и организуем доставку по всей России. Для оптовых заказов действуют индивидуальные условия.
