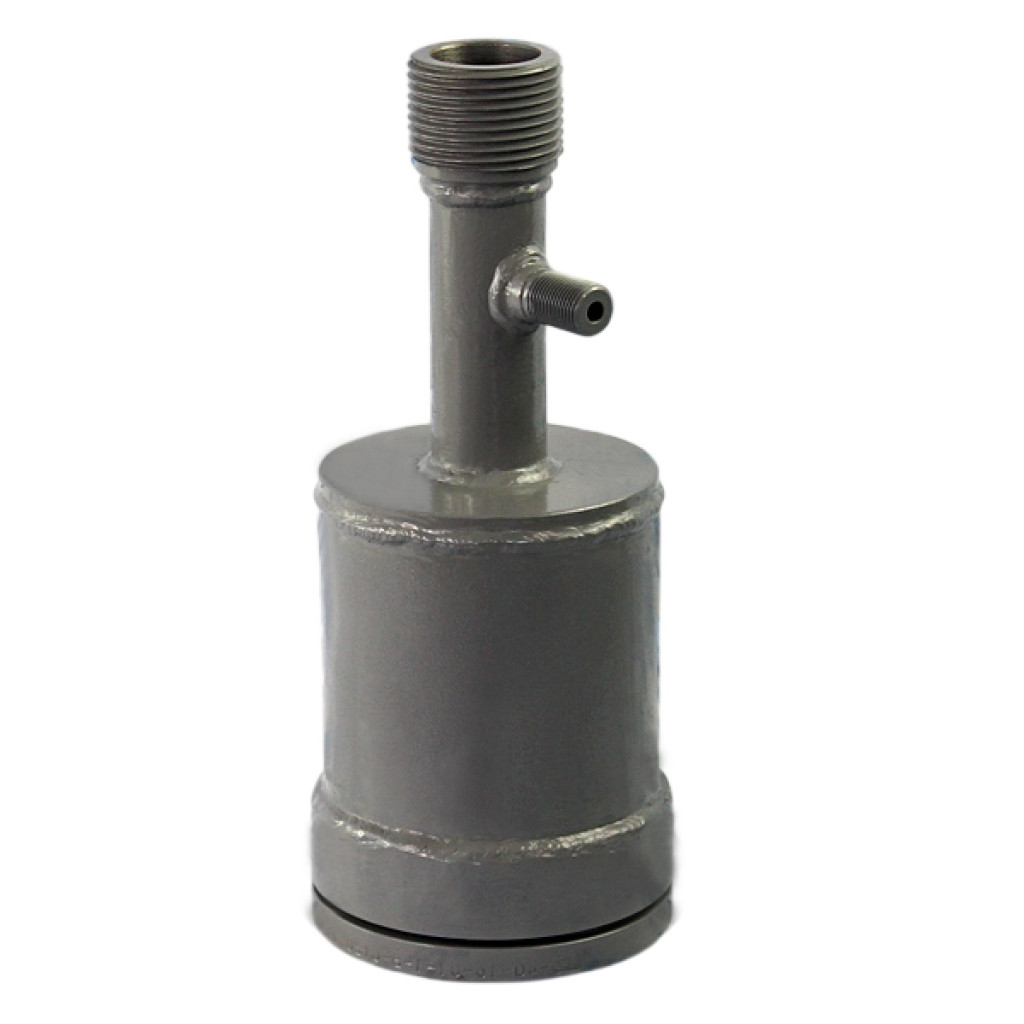

Предохранительный клапан универсальный КПУ-04-00-00-01 ДУ50

0 отзывов0

Код товара: УТ01084

Цена по запросу Наличие: Есть в наличии Уважаемые клиенты, информация на сайте носит исключительно рекомендательный характер.
Наличие и актуальную стоимость уточняйте у наших менеджеров.
Количество
Заказать по тел. +7 (351) 214-02-45; +7 (919) 123-14-65
Заказать через почту sales@azsmaster74.ru

Клапан предохранительный универсальный КПУ-04-00-00-01 ДУ50 — защита газопроводов СУГ от аварийных утечек

Предохранительный универсальный клапан КПУ-04-00-00-01 ДУ50 предназначен для автоматической отсечки потока сжиженного углеводородного газа (СУГ) при аварийном обрыве сливного рукава или разгерметизации трубопровода. Устанавливается на сливо-наливных линиях резервуаров, автоцистерн и наполнительных колонок АГЗС и ГНС. Рабочее давление – до 1,8 МПа, условный проход – 50 мм, присоединение фланцевое (Ду50, Ру25) и резьбовое М60×4 (левая).

Назначение и конструкция клапана КПУ-04-00-00-01

Клапан КПУ-04-00-00-01 относится к типу универсальных предохранительных устройств прямого действия, разработанных для систем перекачки сжиженных углеводородов. Основная задача – предотвратить неконтролируемый выброс газа в атмосферу при повреждении технологического трубопровода, что особенно критично для объектов с повышенными требованиями к пожарной и экологической безопасности.

Конструктивно клапан состоит из корпуса, внутри которого размещён короб. В верхней части короба установлен клапан с пружиной, в нижней – втулка с боеком и заслонкой на оси. Отводящая труба корпуса имеет резьбу М60×4-LH для подключения сливного рукава. Корпус также оснащён бобышкой для установки вентиля (клапана) для стравливания газа. Все основные детали изготовлены из коррозионностойких материалов, обеспечивающих длительный срок службы в агрессивной среде СУГ.

Принцип действия предохранительного клапана КПУ-04

В штатном режиме газ поступает в корпус через короб, проходит по нему и удаляется в следующий за клапаном газопровод. Одновременно газ через отверстие в коробе заполняет рабочую камеру корпуса. При выравнивании давления в коробе и камере пружина прижимает клапан к коробу, перекрывая отверстие.

При аварийной ситуации (разрыв рукава или трубопровода за клапаном) давление в проходном канале резко падает. Боек поднимается вверх, приподнимает заслонку, которая затем подхватывается потоком газа и полностью перекрывает проходное сечение. Клапан остаётся в закрытом положении до устранения повреждения. После ремонта и выравнивания давления по обе стороны заслонки, под действием собственного веса заслонка опускается вниз, и клапан автоматически возвращается в рабочее положение.

Технические характеристики клапана КПУ-04-00-00-01 ДУ50

Параметр	Значение
Модель	КПУ-04-00-00-01
Тип	универсальный предохранительный клапан
Условный проход (Ду)	50 мм
Рабочее давление (макс.)	1,8 МПа (18 кгс/см²)
Пропускная способность (не менее)	35 м³/ч
Присоединение к автоцистерне/колонке	фланцевое по ГОСТ 12820-80, Ду50, Ру25
Присоединение к шлангу	резьбовое М60×4, левая
Рабочая среда	сжиженный углеводородный газ (СУГ)
Применение	АГЗС, ГНС, сливо-наливные системы
Материал основных деталей	сталь (коррозионностойкое исполнение)

* Технические характеристики могут незначительно варьироваться в зависимости от модификации. Рекомендуется сверять с паспортом изделия.

Преимущества использования клапана КПУ-04

Автоматическое перекрытие потока СУГ при аварийном обрыве рукава – предотвращает выброс газа и снижает риски возгорания
Универсальность – подходит для установки на автоцистерны, наполнительные колонки и стационарные резервуары
Двойное присоединение (фланец + резьба) – упрощает монтаж в существующие системы без дополнительных переходников
Высокая пропускная способность (35 м³/ч) – обеспечивает эффективную работу в системах с интенсивным потоком
Надёжная пружинная конструкция – стабильное срабатывание при падении давления
Самовосстанавливающийся механизм – автоматический возврат в рабочее положение после устранения аварии
Соответствие требованиям промышленной безопасности для объектов хранения и перекачки СУГ

Применение и совместимость

Предохранительный клапан КПУ-04-00-00-01 ДУ50 используется на технологических системах АГЗС, ГНС, нефтебазах и газонаполнительных станциях. Он устанавливается на сливо-наливных линиях для защиты резервуаров и трубопроводов от аварийных утечек при обрыве соединительных рукавов. Применяется в комплекте с газовозами, автоцистернами и наполнительными колонками.

Клапан может монтироваться как на стационарных объектах, так и на передвижных цистернах. Фланцевое соединение (Ду50, Ру25) используется для подключения к технологическому оборудованию, резьба М60×4 (левая) – для подсоединения гибкого рукава. Корпус оснащён бобышкой для установки вентиля (клапана), позволяющего стравливать газ при техническом обслуживании.

Сравнение с аналогами

На рынке представлены предохранительные клапаны других производителей, однако оригинальная конструкция КПУ-04 отличается оптимизированной геометрией корпуса и точной настройкой пружинного механизма, что обеспечивает стабильное срабатывание при расчётном перепаде давления. Аналоги могут иметь отклонения в герметичности заслонки или повышенное гидравлическое сопротивление. Оригинальные клапаны КПУ-04 прошли сертификацию и соответствуют требованиям Ростехнадзора для применения на объектах с СУГ. Рекомендуется использовать сертифицированные изделия от проверенных поставщиков.

Часто задаваемые вопросы

Для каких сред предназначен клапан КПУ-04? ▸

Какое присоединение используется для подключения шланга? ▸

Как работает механизм отсечки клапана? ▸

Требуется ли регулярное обслуживание клапана? ▸

Как заказать предохранительный клапан КПУ-04-00-00-01 ДУ50

Добавьте клапан КПУ-04-00-00-01 в корзину или оформите заявку через форму обратной связи. Менеджеры уточнят наличие, актуальную цену и условия доставки. Отправляем по всей России транспортными компаниями. Работаем с юридическими лицами – предоставляем все необходимые документы (паспорт, сертификаты, счёт).
