Скоростной клапан межфланцевый ДУ 32 (ТПА-11) для СУГ

Скоростной клапан межфланцевый ДУ 32 (ТПА-11) для аварийного перекрытия газопроводов

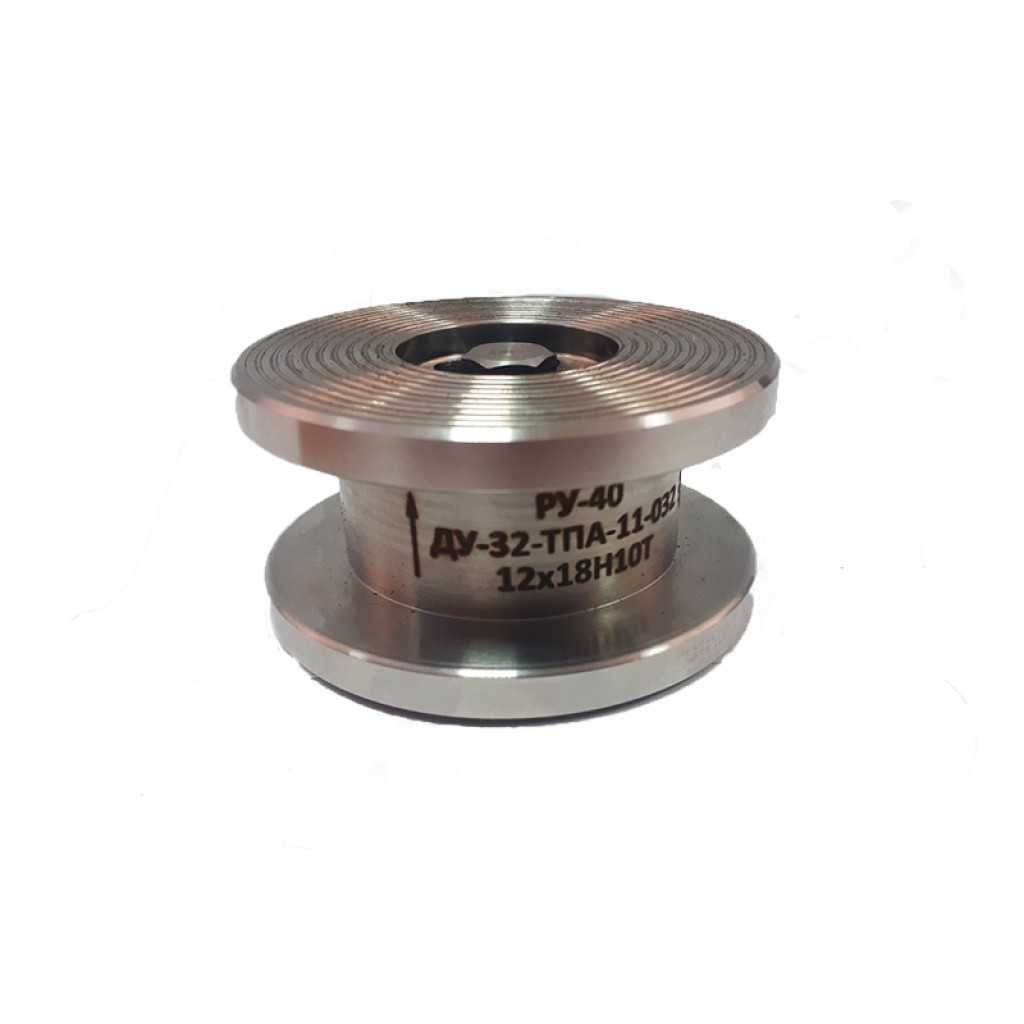

Клапан скоростной межфланцевый Dn 32, Рn 40 (модель ТПА-11) – это пружинный отсечной клапан, предназначенный для автоматического перекрытия потока сжиженного углеводородного газа (СУГ) в случае разрыва или значительного повреждения трубопровода. Изделие устанавливается на нагнетательных линиях насосов, в обвязке резервуаров и на технологических трубопроводах АГЗС, ГНС и газовых терминалов. Корпус клапана изготовлен из нержавеющей стали 12Х18Н10Т, рабочее давление – 4,0 МПа, присоединение – межфланцевое. Модель ТПА-11-032 (Ду32) обеспечивает надёжную защиту оборудования от аварийных утечек газа.

Назначение и принцип действия скоростного клапана ТПА-11

Клапан скоростной ТПА-11 является элементом пассивной безопасности трубопроводных систем, работающих под давлением. Он устанавливается в технологическую линию и находится в открытом положении при штатном режиме работы. При возникновении аварийной ситуации – разрыве трубопровода, срыве фланцевого соединения или значительном повреждении оборудования за клапаном – скорость потока резко возрастает. Клапан реагирует на это увеличение скорости и автоматически перекрывает проток, предотвращая неконтролируемый выброс газа в атмосферу.

Конструкция клапана включает корпус из нержавеющей стали 12Х18Н10Т, тарелку, пружину с защитным покрытием М3Н3 и крепёжные элементы. Принцип действия основан на балансе сил давления потока и усилия пружины. При превышении допустимой скорости потока пружина срабатывает, и тарелка перекрывает проходное сечение. Клапан остаётся в закрытом положении до устранения повреждения. После выравнивания давления через специальное отверстие в тарелке клапан автоматически открывается, восстанавливая подачу газа. Важно отметить, что данный клапан не является полностью герметичным отсекающим устройством – он обеспечивает снижение утечки до безопасного уровня, но не абсолютную герметичность.

Технические характеристики скоростного клапана Ду32 ТПА-11

* Характеристики могут незначительно варьироваться. Рекомендуется сверять с паспортом изделия.

Преимущества использования скоростного клапана ТПА-11

• Автоматическое перекрытие потока при аварийном увеличении скорости – предотвращает крупные утечки газа
• Изготовлен из нержавеющей стали 12Х18Н10Т – высокая коррозионная стойкость и долговечность
• Рабочее давление до 4,0 МПа – подходит для большинства систем СУГ высокого давления
• Межфланцевое присоединение – быстрый монтаж без сварки, совместимость со стандартными фланцами
• Автоматическое открытие после устранения аварии – не требует ручного вмешательства
• Установочное положение любое – гибкость при монтаже на сложных трубопроводах
• Широкий температурный диапазон (до +300 °C) и климатическое исполнение УХЛ1 – эксплуатация в различных условиях
• Средний срок службы 5 лет – надёжность и низкие затраты на обслуживание

Применение и совместимость

Скоростной клапан ТПА-11 Ду32 применяется на объектах хранения и перекачки сжиженных углеводородов (АГЗС, ГНС, газовые терминалы). Он устанавливается на нагнетательных линиях насосов, после фильтров, перед расходомерами и в других точках, где требуется защита от разрыва трубопровода. Клапан монтируется между фланцами трубопровода (межфланцевое присоединение) и может быть установлен в любом положении.

Важно соблюдать направление потока, указанное стрелкой на корпусе клапана. Клапан должен быть подобран в соответствии с диаметром трубопровода, рабочим давлением и расчётной скоростью потока. Установка должна выполняться квалифицированным персоналом с соблюдением требований технической документации. После монтажа необходимо провести проверку работоспособности клапана в штатном и аварийном режимах.

Сравнение с аналогами

На рынке представлены скоростные клапаны других производителей, однако оригинальная конструкция ТПА-11 отличается использованием нержавеющей стали 12Х18Н10Т (в отличие от углеродистых сталей у дешёвых аналогов) и точной настройкой пружинного механизма, обеспечивающей срабатывание при расчётной скорости потока. Аналоги могут иметь меньший ресурс пружины, более низкую коррозионную стойкость или не соответствовать требованиям по климатическому исполнению. При выборе важно убедиться в соответствии клапана вашим параметрам (давление, температура, среда) и наличии сертификатов соответствия для работы с СУГ.

Часто задаваемые вопросы

Как заказать скоростной клапан межфланцевый ДУ 32

Добавьте скоростной клапан ТПА-11 Ду32 в корзину или оформите заявку через форму обратной связи. Менеджеры уточнят наличие, актуальную цену и условия доставки. Отправляем по всей России транспортными компаниями. Работаем с юридическими лицами – предоставляем все необходимые документы (паспорт, сертификаты, счёт).
