Клапаны дыхательные НДКМ
Непримерзающие клапаны дыхательные НДКМ предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапан НДКМ устанавливается на монтажный патрубок на крыше резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет кожух.
Особенности
Контактирующие поверхности тарелок и седел клапана покрыты фторопластовой пленкой, препятствующей примерзанию сопрягающихся поверхностей.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: НДКМ-100К У1 ТУ 3689-100-10524112-2007, где
- НДКМ — непримерзающий дыхательный клапан,
- 100 — условный проход клапана, мм;
- К — действующее конструктивное исполнение,
- У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
| Характеристики | НДКМ-100К | НДКМ-150К | НДКМ-200К | НДКМ-250К | НДКМ-350К | ||
|---|---|---|---|---|---|---|---|
| Условный проход DN, мм | 100 | 150 | 200 | 250 | 350 | ||
| Давление срабатывания, Па (мм. вод. ст.), не более | 1372...1569 (137...157) | 1569...1667 (157...167) | |||||
| Вакуум срабатывания, Па (мм. вод. ст.), не более | 157...196(16...20) | 177...198(18...20) | |||||
| Пропускная способность, м3/ч, не менее | 200 | 500 | 900 | 1500 | 1700 | ||

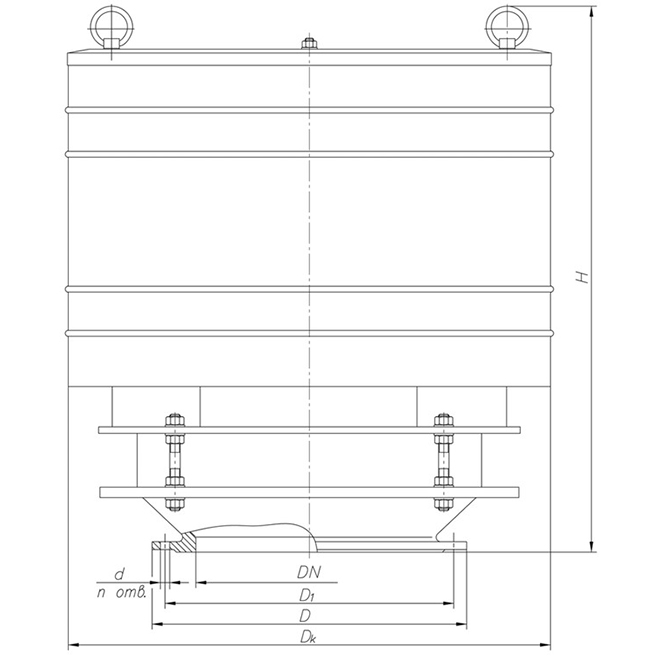

| Габаритные размеры, мм, не более | диаметр, Dk | 320 | 320 | 380 | 638 | 950 | |
| высота, H | 573 | 495 | 553 | 756 | 1022 | ||
| Присоединительные размеры, мм, не более | D | 205 | 260 | 315 | 370 | 485 | |
| D1 | 170 | 225 | 280 | 335 | 445 | ||
| d | 18 | 18 | 18 | 18 | 22 | ||
| n | 4 | 4 | 4 | 6 | 6 | ||
| Масса, кг, не более | 32 | 84 | 165 | ||||
