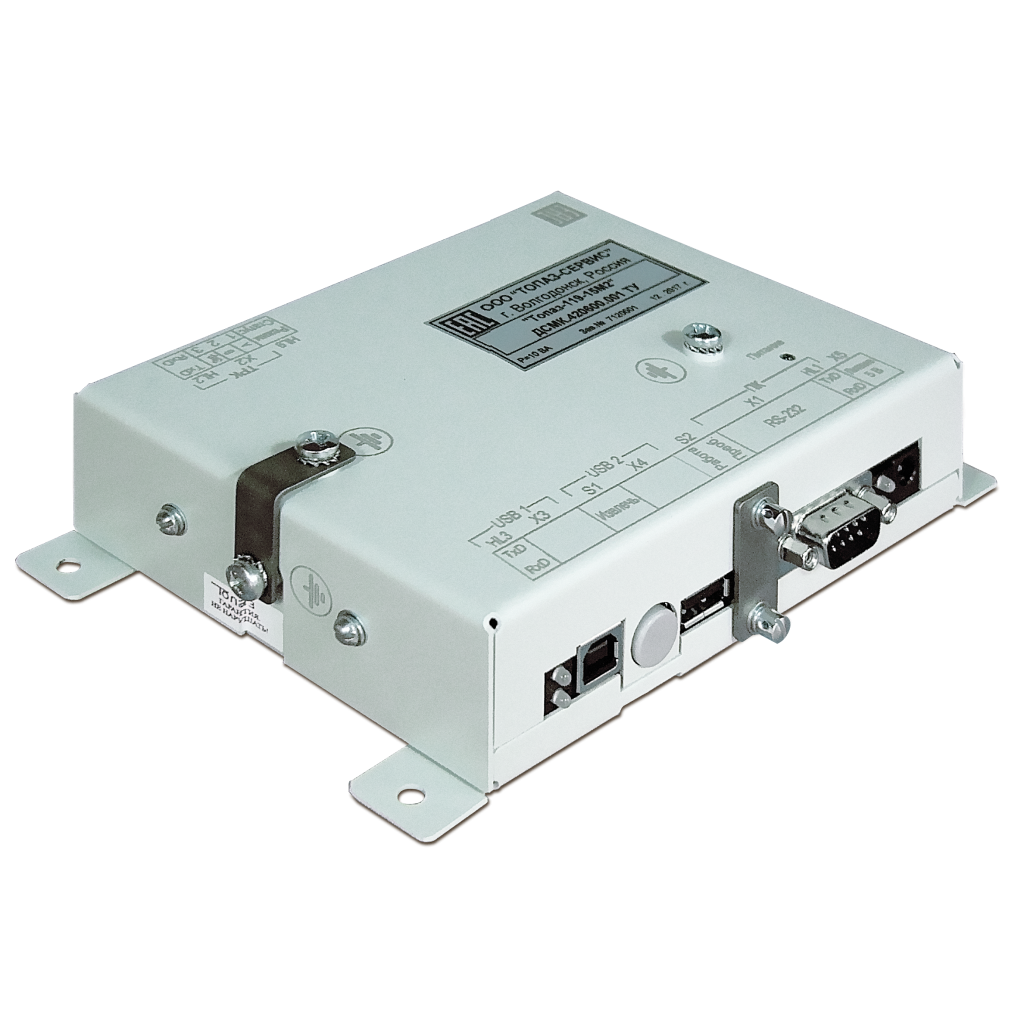

Блок сопряжения Топаз-119-15М2

Блок сопряжения Топаз-119-15М2 — управление ТРК и ГРК по интерфейсу RS-485

Блок сопряжения Топаз-119-15М2 предназначен для дистанционного управления топливораздаточными и газонаполнительными колонками по интерфейсу RS-485. Поддерживает до 6 двухсторонних или 12 односторонних колонок с одновременным отпуском по одному рукаву на сторону. Процессор STM, встроенная грозозащита, запись отладочной информации на USB-накопитель.

Описание и назначение

Блок сопряжения Топаз-119-15М2 выступает связующим звеном между системой управления АЗС и топливораздаточным оборудованием. Он передаёт на колонки команды пуска, останова и задания дозы, считывает текущие значения налива и суммарных счётчиков, а также признак «кран снят». В случае потери связи с системой управления блок автоматически останавливает налив по всем рукавам.

Устройство подключается к ПК через RS-232 или USB и обменивается данными с колонками по RS-485. Встроенная грозозащита на линии RS-485 снижает риск выхода блока из строя при грозовой активности. Внешние переключатели режимов работы и единая прошивка для всех устройств серии М2 упрощают настройку и обслуживание.

Преимущества

• Процессор STM — высокая производительность и запас под расширение функционала
• Единая прошивка для всей серии М2 — тип протокола настраивается параметром
• Встроенная грозозащита RS-485 — защита от наведённых токов
• Запись отладочной информации на USB-накопитель — удобство диагностики
• Внешний блок питания и переключатели режимов — упрощённая настройка и замена
• Конкурентная цена — ниже среднерыночной при заводском качестве
• В наличии на складе — отправка день в день

Технические характеристики

Полный перечень поддерживаемых протоколов и совместимых колонок — в руководстве по эксплуатации. Предоставим по запросу.

Применение и совместимость

Блок сопряжения Топаз-119-15М2 работает с ТРК и ГРК различных производителей: «Топаз», «Татсуно РУС», ADAST, Dresser Wayne, Nuovo Pignone, Sanki, Nova, Censtar, «Штрих-М», Fornovo, CSA, GRAF и другими. Поддерживаемые протоколы включают «Протокол управления ТРК версия 2.0», PDE, EasyCall, DART PUMP INTERFACE, DLink2, PumaLan, MODBUS и ряд других.

Устройство устанавливается в операторной АЗС и подключается к ПК с программным обеспечением «Топаз-АЗС», «Топаз-АЗС Lite» или другим совместимым ПО. Для длительной бесперебойной работы рекомендуется подключение по RS-232. Порт USB допускается для временного соединения или диагностики.

Сравнение с аналогами

• М2 vs М1: серия М2 получила более мощный процессор STM, единую прошивку для всех устройств, встроенную грозозащиту RS-485 и возможность записи отладочной информации на USB-накопитель. Внешний блок питания упрощает обслуживание и замену.
• Топаз-119-15М2 vs Топаз-119-2: модель 119-2 предназначена для подключения ККМ ЭКР по RS-232. Модель 119-15М2 управляет колонками по RS-485. Выбор зависит от типа подключаемого оборудования.

Часто задаваемые вопросы

Как купить блок сопряжения Топаз-119-15М2

Добавьте товар в корзину или свяжитесь с менеджерами для оформления счёта. Доставка по всей России. Для АЗС и сервисных центров — оптовые цены и полный пакет документов.
