Огневой предохранитель ОП-50 АА

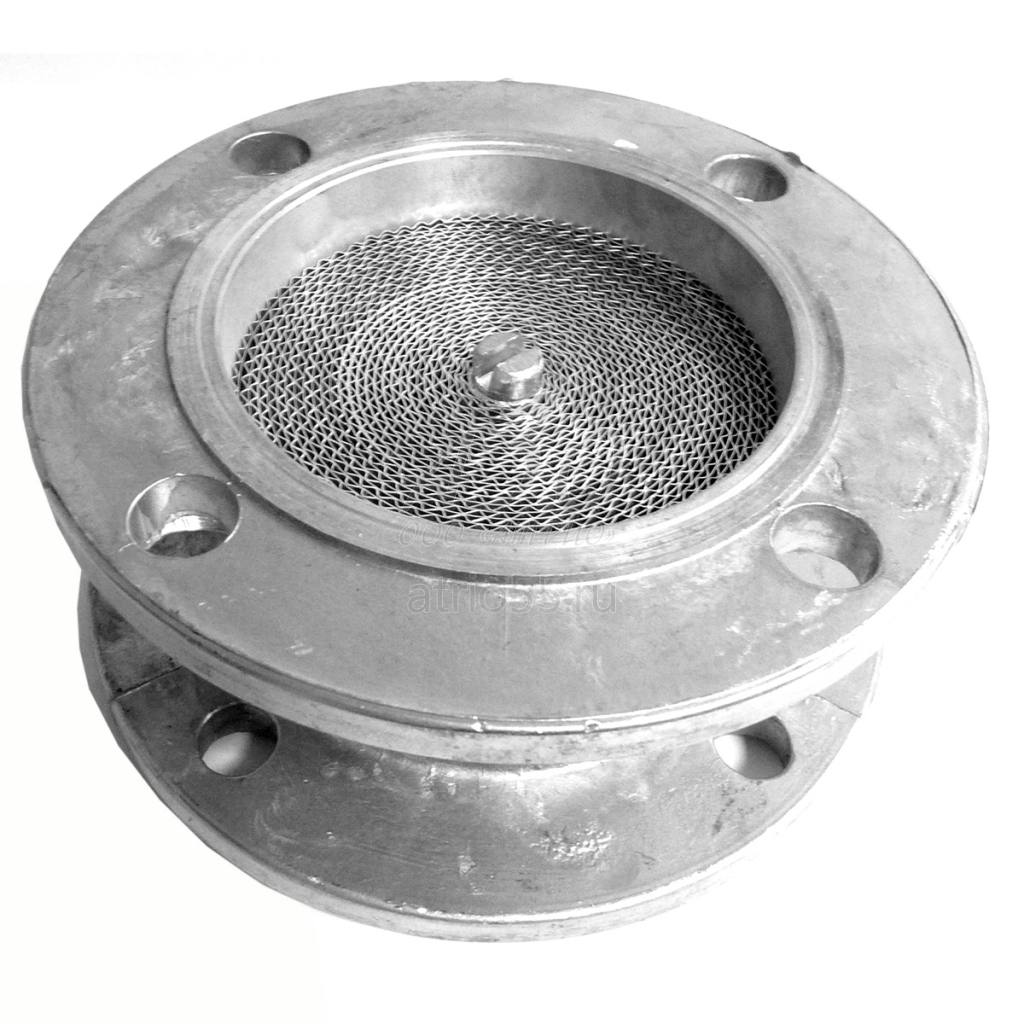

Огнепреградитель жидкостный ОП‑50 АА (фланцевый)

Предназначен для защиты резервуаров с нефтью и нефтепродуктами (бензин, дизель) от проникновения пламени и искр внутрь ёмкости. Огнепреградитель ОП‑50 АА устанавливается на отверстия крышки резервуара или на технологические патрубки перед дыхательным клапаном.

Данная модель — предохранитель огневой жидкостный ОП‑50 с фланцевым соединением — не требует обязательной сертификации и соответствует нормам климатического исполнения У и УХЛ, категория размещения 1 по ГОСТ 15150‑69.

Технические характеристики

• Условный проход Dy, мм: 50
• Пропускная способность при сопро-тивлении воздушного потока 118 Па, м³/ч: 25
• Высота, мм: 52
• Диаметр, мм: 125
• Масса, кг, не более: 2,5

Устройство и принцип действия

В конструкции огнепреградителя ОП‑50 АА корпус соединяется с фланцем и содержит огнезадерживающую кассету, выполненную из плоской и гофрированной алюминиевой ленты, намотанной на ось и закреплённой кольцом и штифтами. Газовая смесь проходит через узкие каналы, где за счёт интенсивного теплообмена температура газов значительно снижается, что предотвращает распространение огня внутрь резервуара. Конструкция обеспечивает стойкость к воздействию искр и открытого пламени. Кассета закрыта заглушками на складе и транспортировке — перед монтажом их требуется удалить и продуть узел сжатым воздухом.

Монтаж и обслуживание

ОП‑50 АА монтируется на фланце резервуара с уплотнительной прокладкой и крепится болтами или шпильками. Рекомендуется обслуживание: очистка кассеты в растворителе и продувка сжатым воздухом — минимум раз в месяц (в тёплый период) и дважды в месяц при температурах ниже 0 °C. Все работы должны выполняться квалифицированным персоналом согласно правилам техники безопасности для резервуаров.

Комплектация

• 1 × Огнепреградитель жидкостный ОП‑50 АА в сборе
• 1 × Паспорт изделия

Преимущества

• Огнепреградитель ОП‑50 АА фланцевый обеспечивает надёжную защиту резервуаров от возгорания;
• Предохранитель огневой жидкостный имеет компактный корпус и устойчив к коррозии;
• Замена кассеты огнепреградителя легко осуществляется благодаря разборной конструкции;
• Надёжная защита даже при испарениях топлива и экстремальных климатических условиях.
