Клапаны дыхательные КПГ
Клапаны предохранительные гидравлические КПГ предназначен для защиты резервуаров хранения нефти и нефтепродуктов от разрушения при сверхдопустимом повышении избыточного и вакуумметрического давления в резервуаре.
Назначение
Клапан предохранительный предназначен для работы совместно с дыхательными клапанами типа НДКМ, КДМ, КДС.
Конструктивные особенности
Клапан КПГ устанавливается на монтажный патрубок на крыше резервуара. По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У, ХЛ или УХЛ категории размещения 1 по ГОСТ 15150-69.
Корпус клапана изготавливается из углеродистой стали. Лента огнепреграждающего элемента - из алюминиевого сплава.
Пример обозначения при заказе: КПГ-100 У1 ТУ 3689-100-10524112-2007, где:
- КПГ — клапан предохранительный,
- 100 — условный проход клапана, мм;
- У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
| Характеристики | КПГ-100 | КПГ-150 | КПГ-200 | КПГ-250 | КПГ-350 | |
|---|---|---|---|---|---|---|
| Условный проход DN, мм | 100 | 150 | 200 | 250 | 350 | |
| Давление срабатывания, Па (мм. вод. ст.), не более | 1764...1961 (176...196) | |||||
| Вакуум срабатывания, Па (мм. вод. ст.), не более | 343...392(34...39) | |||||
| Пропускная способность, м3/ч, не менее | 200 | 500 | 900 | 1500 | 2700 | |

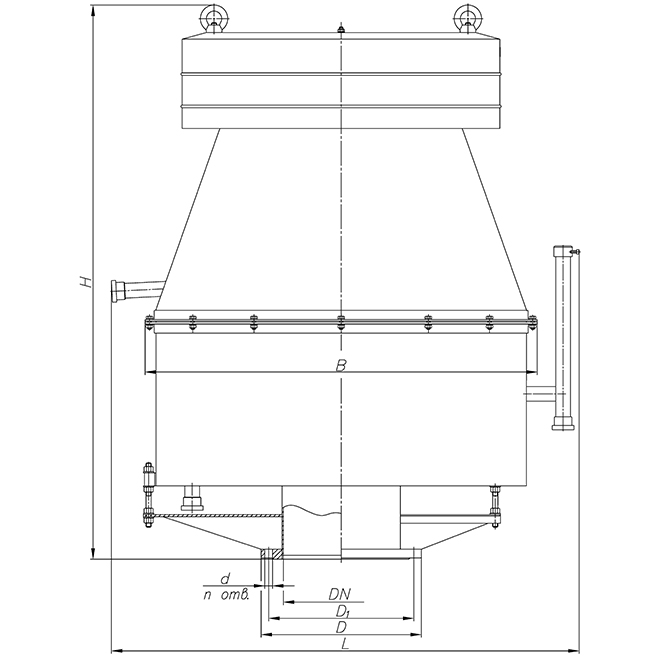

| Габаритные размеры, мм, не более | длина, L | 764 | 962 | 1078 | 1169 | |
| ширина, B | 600 | 793 | 1078 | 1000 | ||
| высота, H | 945 | 1250 | 1278 | 1373 | ||
| Присоединительные размеры, мм, не более | D | 205 | 260 | 315 | 370 | 485 |
| D1 | 170 | 225 | 280 | 335 | 445 | |
| d | 18 | 18 | 18 | 18 | 22 | |
| n | 4 | 8 | 8 | 12 | 12 | |
| Масса, кг, не более | 70 | 86 | 86 | 93 | 210 | |
