Насосная установка УОДН 240-175-150-55

Насосная установка УОДН 240-175-150-55 — шнекоцентробежный насос для нефти, мазута и вязких нефтепродуктов

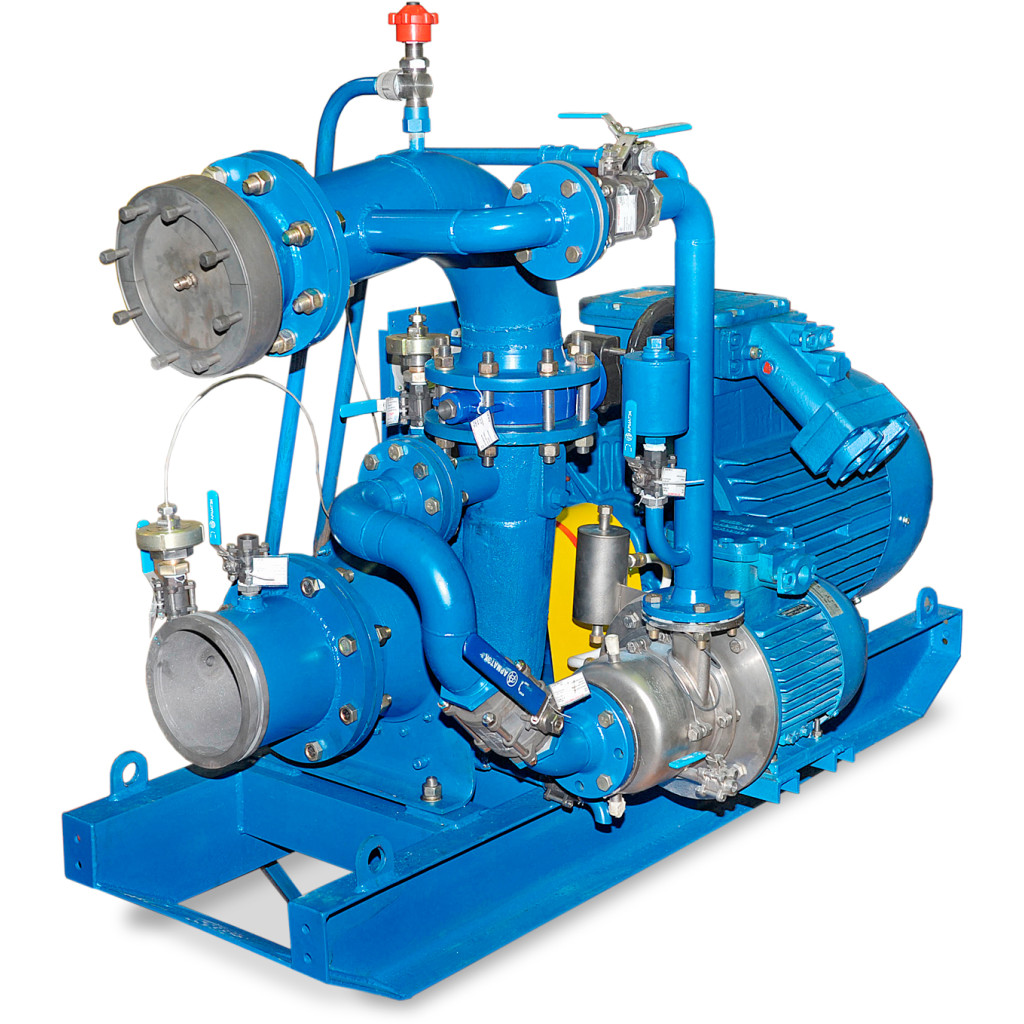

Оседиагональная (шнекоцентробежная) насосная установка УОДН 240-175-150-55 предназначена для перекачки светлых и тёмных нефтепродуктов, вязких жидкостей, нефтеостатков, мазута, нефти, нефтешлама и обводнённых сред. Установка состоит из насоса ОДН 240-175-150, электродвигателя мощностью 55 кВт, рамы и муфты. Применяется на магистральных нефтепроводах (в качестве подпорного насоса), нефтебазах, наливных эстакадах, при зачистке резервуаров, в системах разогрева и слива мазута.

---

Назначение и конструктивные особенности

Насосная установка УОДН 240-175-150-55 разработана для задач, требующих высокой производительности и напора при работе с трудноперекачиваемыми средами. В отличие от классических шнековых насосов, УОДН 240 выполнен по шнекоцентробежной схеме: рабочий орган состоит из шнека (обеспечивает высокие антикавитационные свойства и всасывание вязких жидкостей) и центробежной крыльчатки (создаёт высокий напор). Такая конструкция позволяет сочетать достоинства обоих типов насосов.

Установка способна перекачивать жидкости с вязкостью до 500 сСт, температурой от -20°C до +90°C (по спецзаказу — до +150°C), содержанием твёрдых частиц до 10% и размером включений до 5 мм. Особая форма кромки рабочего колеса предотвращает наматывание волокнистых примесей. Высота всасывания достигает 8 метров без дополнительного оборудования. Насос устойчив к кавитации и абразивному износу, имеет низкий уровень шума и вибрации.

Модификации и расшифровка обозначений

Насосная установка выпускается в шести основных модификациях, отличающихся типом уплотнения и наличием вихревого насоса для улучшения самовсасывания. Расшифровка обозначений:

• УОДН 240-175-150-55-Т — с торцовым уплотнением. Рекомендуется для агрессивных, загрязнённых и высокотемпературных жидкостей.
• УОДН 240-175-150-55-ТД — с двойным торцовым уплотнением. Применяется при необходимости повышенной герметичности и для взрывоопасных сред.
• УОДНс 240-175-150-55-М — с манжетным уплотнением и вихревым насосом. Улучшенное самовсасывание для работ с большим содержанием газа.

Примечание: по требованию заказчика возможны также исполнения УОДН 240-175-150-55-М (манжетное уплотнение) и УОДНс …-Т / …-ТД (с вихревым насосом и торцовым / двойным торцовым уплотнением). Полный перечень модификаций уточняйте у менеджеров.

Таблица сравнения модификаций

Модификация	Тип уплотнения	Вихревой насос	Рекомендуемая среда
УОДН 240-175-150-55-М	Манжетное	Нет	Светлые нефтепродукты, масла, среды с низкой абразивностью
УОДН 240-175-150-55-Т	Торцовое	Нет	Нефть, мазут, загрязнённые и высокотемпературные жидкости
УОДН 240-175-150-55-ТД	Двойное торцовое	Нет	Взрывоопасные среды, жидкости с высокой токсичностью
УОДНс 240-175-150-55-М	Манжетное	Да	Среды с высоким газосодержанием, обводнённые нефтепродукты
УОДНс 240-175-150-55-Т	Торцовое	Да	Загрязнённые газонасыщенные жидкости, мазутные эмульсии
УОДНс 240-175-150-55-ТД	Двойное торцовое	Да	Особо опасные среды, где недопустимы утечки, плюс высокое содержание газа

Технические характеристики

Параметр	Значение
Подача, м³/ч	50…300
Напор, м	70…32
Высота всасывания (нормальный режим), м, не более	8
Температура перекачиваемой жидкости, °C	-20 … +90 (по спецзаказу до +150)
Вязкость, сСт, не более	500
Плотность, кг/м³, не более	1000

Объёмная концентрация твёрдых частиц, %, не более 10 Максимальный размер твёрдых частиц, мм 5 Мощность электродвигателя, кВт 55 Частота вращения вала насоса, об/мин 3000_–80 Диаметр входного фланца, мм 175 Диаметр выходного фланца, мм 150 Диаметр рабочего колеса, мм 240 Габариты установки (Д×Ш×В), мм 1600×700×650 (ориентировочно) Масса установки, кг ~800 (зависит от модификации)

Преимущества насосной установки УОДН 240-175-150-55

• Шнекоцентробежная конструкция — сочетает высокую всасывающую способность шнека и высокий напор крыльчатки, что позволяет перекачивать особо вязкие и загрязнённые среды с большим содержанием газа
• Высокая производительность — подача до 300 м³/ч и напор до 70 м обеспечивают эффективную работу на магистральных нефтепроводах и при аварийно-восстановительных работах
• Устойчивость к абразивному износу и кавитации — насос сохраняет рабочие характеристики при перекачке жидкостей с песком, грязью и повышенным газосодержанием
• Способность перекачивать газонасыщенные жидкости — нет необходимости в дегазации перед запуском, что критически важно при зачистке резервуаров и перекачке обводнённых эмульсий
• Российское производство — полная сервисная поддержка, наличие запчастей, адаптация к условиям эксплуатации в странах СНГ
• Модульная конструкция и варианты уплотнений — возможность выбора манжетного, торцового или двойного торцового уплотнения, а также оснащения вихревым насосом для улучшенного самовсасывания
• Взрывозащищённое исполнение — по требованию заказчика возможна установка взрывозащищённого электродвигателя и специальных уплотнений для работы во взрывоопасных зонах

Области применения

• Перекачка светлых нефтепродуктов — бензин, дизельное топливо, керосин
• Перекачка тёмных нефтепродуктов — мазут, нефть, масла, битумные эмульсии
• Откачка вязких и загрязнённых нефтеостатков из цистерн, танкеров, резервуаров
• Зачистка резервуаров от нефтешлама и донных отложений
• Слив и разогрев мазута из железнодорожных цистерн
• Перекачка жидкостей с высоким содержанием газа и механических примесей (шламы, сточные воды)
• Использование в качестве подпорного насоса на магистральных нефтепроводах при проведении плановых и аварийно-восстановительных работ

Сравнение с аналогами

На рынке отсутствуют прямые аналоги оседиагонального (шнекоцентробежного) насоса УОДН 240-175-150 отечественного производства, работающего по схеме «шнек+крыльчатка». Преимущество УОДН — полное соответствие требованиям ТР ТС, наличие взрывозащищённых исполнений и широкая сервисная сеть на территории России.

Часто задаваемые вопросы

Как купить насосную установку УОДН 240-175-150-55

Добавьте товар в корзину или свяжитесь с менеджерами отдела продаж для уточнения наличия, выбора типа уплотнения, необходимости оснащения вихревым насосом, условий оплаты и сроков доставки. Мы предоставляем полный пакет документов и организуем доставку по всей России. Для оптовых заказов действуют индивидуальные условия.
