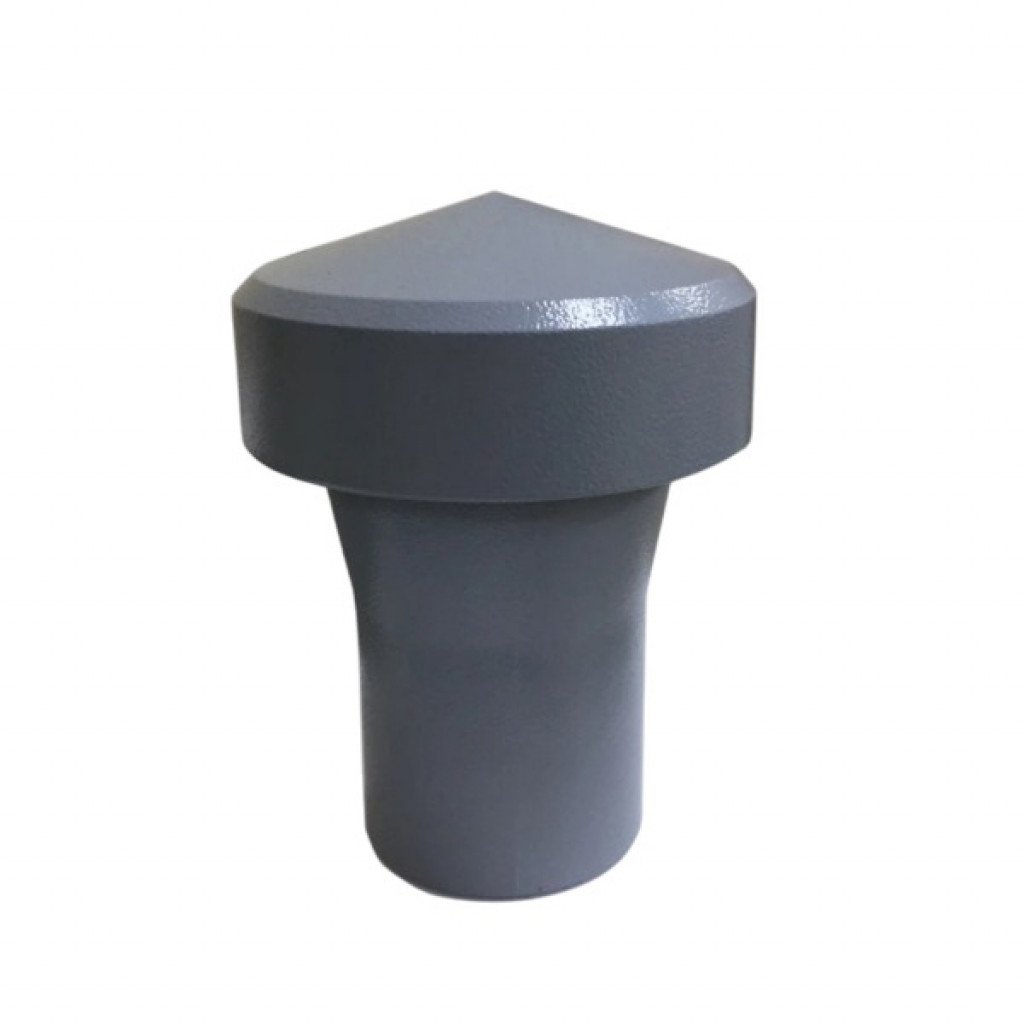

Клапан совмещённый механический дыхательный СМДК‑50 муфтовый

Клапан СМДК‑50 (муфтовый) — надёжный дыхательный клапан для резервуара, предназначенный для регулирования избыточного давления и вакуума в газовом пространстве резервуаров, используемых для хранения нефти и нефтепродуктов. Он защищает ёмкость от попадания пламени и искр. По требованиям закона клапан СМДК‑50 не подлежит обязательной сертификации.

Технические параметры

• Условный проход (Ду): 50 мм
• Пропускная способность: до 25 м³/ч
• Давление срабатывания: 180–200 мм вод. ст.
• Вакуум срабатывания: 20–25 мм вод. ст.

Конструкция и принцип работы

Конструкция огнезадерживающего клапана СМДК включает:

• Корпуса, снабжённого муфтовым (или фланцевым) присоединением;
• Тарелок давления и вакуума, герметично притертых и закреплённых на направляющем стержне;
• Огнепреградительной кассеты, выполненной из гофрированной ленты алюминиевого сплава или нержавеющей стали, предотвращающей проникновение пламени и искр;
• Крышки-пломбы, обеспечивающей удобство осмотра и технического обслуживания.

Действие: при превышении допустимого давления или вакуума соответствующая тарелка открывается, обеспечивая связь газового пространства с атмосферой. Огнепреградитель защищает резервуар от возгорания.

Комплектация

• 1 шт. – клапан СМДК‑50 муфтовый — в сборе;
• 1 экз. – Паспорт СМДК-000-00-00ПС.

Подготовка к установке

1. Удалить консервационную смазку (промыть бензином/растворителем);
2. Продувка сжатым воздухом;
3. Установить на патрубок резервуара через маслобензостойкую прокладку.

Обслуживание

• Осмотр тарелок и кассеты:
  • Весной и летом — осмотр 1 раз в месяц;
  • При температуре ниже 0 °C — осмотр 2 раза в месяц.

Гарантия

Изготовитель гарантирует исправную работу клапана в течение 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня получения.

Преимущества

• Простая и надёжная конструкция клапана давления вакуума СМДК‑50,
• Совмещённая функция: защита от избыточного давления и вакуума,
• Внутренний огнепреградитель — предотвращает попадание искр и пламени,
• Компактный и лёгкий — удобен при монтаже и обслуживании.
